| 加工定制：是 | 品牌：顺鑫 | 型号：ＹＷ |
| 类型：投入式液位变送器 | 测量范围：100m | 测量精度：1 |
| 材质：不锈钢 | 电源：24V | 输出信号：4-20mA |
| 测量介质：水 |

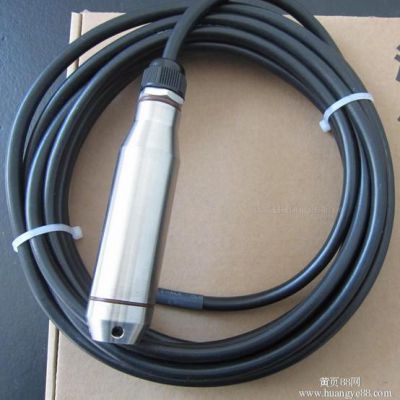

YW系列投入式液位变送器是基于所测液体静压与该液体高度成正比的原理，将扩散硅充油芯体封装在不锈钢壳体内将静压转成电信号。转换成4-20mADC标准电流信号输出。
YW系列液位变送器，将扩散硅充油芯体封装在不锈钢壳体内，前端防护帽起保护传感器膜片的作用，也能使液体流畅地接触到膜片，防水导线与外壳密封连接，通气管在电缆内与外界相连，内部结构防结露设计。BPY800型内置微型信号处理电路，可进行远程传输，具有良好的稳定性和可靠性。
YW系列液位变送器广泛应用于水利、环保、工业过程控制、石油、化工、医药等领域的液位测量控制。
二、主要技术指标
测量范围：0.3～200m（由用户自选）
精 度： 0.5
工作温度：-20～60℃
输出信号：二线制4～20mADC
电源电压： 24VDC（12～36VDC）
负载能力：0-500Ω
相对湿度：≤85%
防护等级：IP68
防爆标志：ExiaⅡCT4-6
三、接线
四、工作原理
当把压力传感器投入到液位中某一位置上时，传感器受到压强为：P=0.0098ρh+pc式中：
P、传感器收到的压强（MPa）
ρ、液体密度（g/cm3或T/m3）
h、液面待测深度（m）
Pc、液面压力（MPa）
其中pc=0时，说明液面上方和大气相通，所以在测量水库、水池和工业开口容器中h＝P/0.0098ρ。
根据上述原理传感器背压必须通大气，本产品采用专门设计的通气电缆进行信号传输和将大气压引入传感器背压腔。
